Einführung

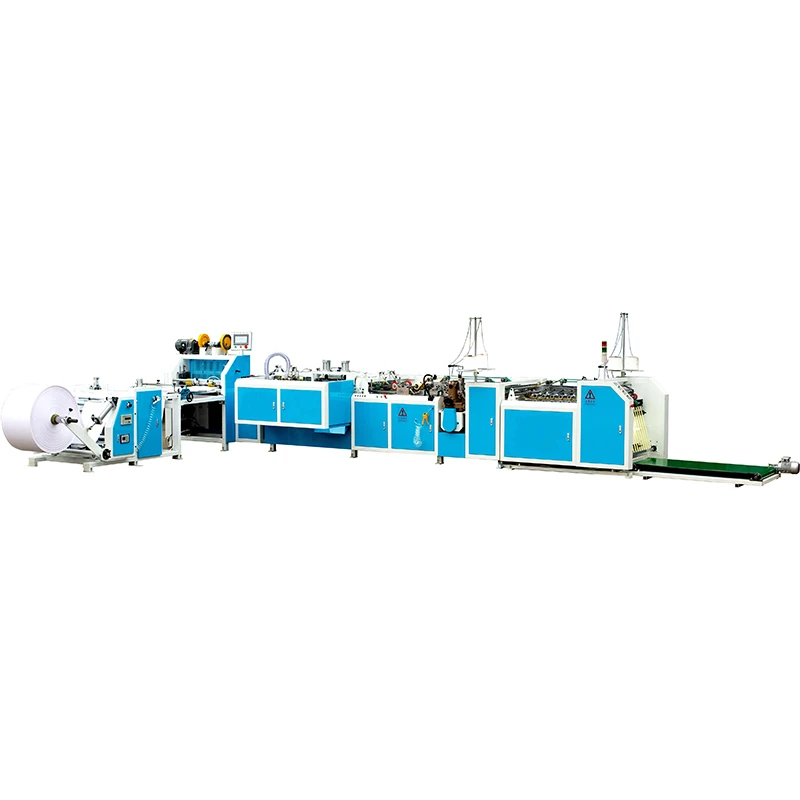

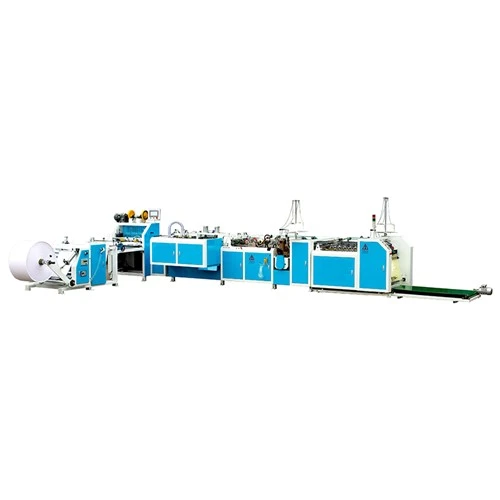

Für diese Maschine. Der Abwickler ist mit einem automatischen Aufzug ausgestattet, um den Stoff automatisch zu laden, was eine einfache Bedienung ermöglicht. EPC ausgestattet, tanzende Rollensteuerung, Spannung, Invertersteuerung der Abwickelgeschwindigkeit.
Manuelle und einstellbare Dreh- und Zwickelvorrichtung, einfache Bedienung. Schritt für Schritt Zwickelgerät. Die Aufwickeleinheit steuert die Spannung, die Tanzwalze sorgt für eine stabile Zwickelung.
Servomotor steuert den Vorschub, Doppelnocken-Design für stabilen Lauf. Markierungssensor zur Erkennung bedruckter Stoffe, Servosteuerung der Vorschublänge für nicht bedruckte Stoffe, sorgt für präzises Schneiden. Vertikal- und Heißschneider mit offenem Beutelmundsystem für normale Stoffe, Kaltschneider für laminierte Stoffe. SPS- und Inverter-Steuerung der Schnittgeschwindigkeit, Synchronsteuerung.
Der Servomotor überträgt den gewebten Beutel nach dem Schneiden, sorgt für eine präzise Übertragung und einen stabilen Lauf. Die Öffnung des zweiten Beutels öffnet sich, um die Öffnung der Säcke vollständig zu öffnen und das Ventil zu vereinfachen.
Ventilherstellung durch Servosteuerung, die Größe des Ventils kann angepasst werden und die Schneideinheit kann angepasst werden, damit der Ventilbeutel der guten Größe und dem guten Aussehen entspricht.
Zwei Sätze Nähköpfe zum Online-Nähen des Bodens und des Mundes. Ausgestattet mit einer einzigen Faltvorrichtung und einer Nähgeschwindigkeit mit Invertersteuerung kann die Position der zweiten Näheinheit an unterschiedliche Sackgrößen angepasst werden. SPS und Wechselrichter zur Synchronsteuerung.
Sensor- und SPS-Steuerung, automatische Zählung, Stapelung und Förderbandvorschub.
Spezifikation
|
Artikel |
Parameter |
Bemerkungen |
|
Stoffbreite |
370 mm-650mm |
mit Zwickel |
|
Maximaler Stoffdurchmesser |
φ1200mm |
|
|
Max. Geschwindigkeit bei der Beutelherstellung |
30-40Stk./Min |
Beutel innerhalb von 1000 mm |
|
Fertige Beutellänge |
700-1000mm |
Nach dem Ventilschneiden, Falten und Nähen |
|
Schnittgenauigkeit |
Kleiner oder gleich 5 mm |
|
|
Maximale Ventilgröße |
Maximal 180 x 360 mm |
Höhe x Breite |
|
Min. Ventilgröße |
Mindestens 140 x 280 mm |
Höhe x Breite |
|
Max. Nähgeschwindigkeit |
2000 U/min |
|
|
Zwickeltiefe |
40-45mm |
Als Kundenwunsch |
|
Stichbereich |
Maximal 12 mm |
|
|
Faltbreite |
Maximal 20 mm |
|
|
Netzanschluss |
19,14 kW |
|
|
Maschinengewicht |
Ungefähr 5T |
|
|
Dimension (Layout) |
10000x9000x1550mm |
|
Besonderheit
1). Online-Schneiden, Ventilherstellung und beidseitiges Nähen, auch Schneiden und Nähen möglich
2). Servosteuerung für Schnittgenauigkeit
3). Online-Zwirnen und Faltenlegen
4). Vertikaler Heißschnitt für normale Stoffe, Kaltschneider für laminierte Stoffe
5). Edge Position Control (EPC) zum Abwickeln
6). Servomanipulator zum Übertragen des gewebten Beutels nach dem Schneiden
7). SPS-Steuerung, Digitalanzeige zur Betriebsüberwachung und Betriebseinstellung
